Umrüstung / Umbau / Nachrüstung Profilograf

Der Profilograf nach Koehler-Fuess und das Standard-Querprofil-Messgerät (SQM) sind statische Varianten der Richtlatte, bei denen ein Tastrad das gesamte Profil aufnimmt und das gesamte Profil bzw. die benötigten Kennwerte auf dem Ausschrieb graphisch oder numerisch ermittelt. Das Messsystem dient hauptsächlich der Aufnahme der Querebenheit.

Der Vergleich zwischen Messungen an vermarkten Querprofilen mit den Profilograf bzw. dem Standard-Querprofil-Messgerät (SQM) ermöglicht den Vergleich der Verformung aus der Verkehrsbelastung. Eine Zustandsverschlechterung bzw. ein Zustandsvergleich mit dem Profilograf bzw. dem Standard-Querprofil-Messgerät (SQM) mit digitaler Aufzeichnung ist einfach möglich und zu erkennen.

Wir rüsten auch Ihren Profilografen um! Digitalisieren Sie Ihre Querprofilmessung mit Ihrem Querprofilmessgerät.

Die Auswerteelektronik AX®03 ist als Nachrüstung für vorhandene Profilografen konzipiert. Die Aufnahme und die Aufzeichnung der vertikalen Auslenkung (Auslenkung des Tastrades) und der horizontalen Auslenkungen (Wegmessung des Messwagens) erfolgt elektronisch.

Das Querprofil bzw. die Querprofilkurve wird mit der Elektronik aufgenommen. Das Bestimmen der Spurrinne bzw. der Spurrinnentiefe und der fiktiven Wassertiefe erfolgt am PC mit Microsoft Excel®.

Technische Daten

Technische Daten des elektronischen Messgerätes:

  • leichte Bedienbarkeit über 6 Tasten, Display und Menüführung
  • Speicherung eines Messwertes der horizontalen Auslenkung alle 1,5 mm
  • Auflösung der vertikalen Auslenkung: 0,1 mm
  • Bestimmung der fiktiven Wassertiefe
  • Bestimmung der Spurrinnentiefe
  • regengeschütztes und robustes Design
  • Akku, eingebaut, 4,8 V, 4 Ah, schnelladefähig 2 h, für ca. 48 h kontinuierlichen Betrieb
  • Thermodrucker 58 mm Papierbreite
  • sofortiger Ausdruck des Querprofils
  • SD-Speicherkarte zur Speicherung von Prüfungen, externer USB-Kartenleser
  • Eine Messung (Projekt) beinhaltet bis zu 10 Querprofile
  • wetterfeste Kurzanleitung, ausführliche Bedienungsanleitung
  • Firmware Profilograf

Lieferumfang

Lieferumfang:

  • Umrüstung / Umbau / Nachrüstung Profilograf
  • Elektronik AX®03

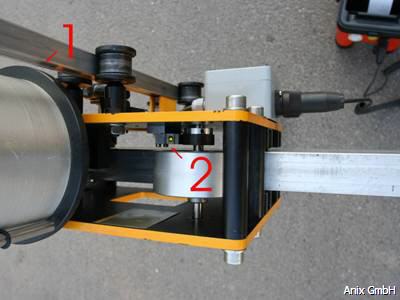

  • Umrüstung des Messsystems der vertikalen Auslenkung (Auslenkung des Tastrades) mit einem linearen Wegmesser. Genauigkeit: 0,1 mm (Linearer Inkrementalgeber 1)

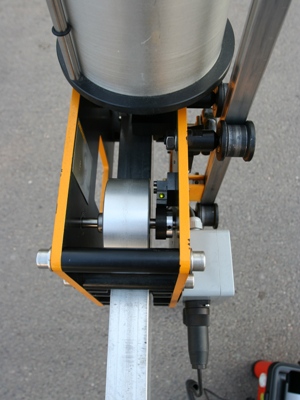

  • Umrüstung des Messsystems zur Wegmessung (Bewegung des Messwagens) mit einem Drehgeber. Genauigkeit: 1,5 mm (rotatorischer Inkrementalgeber 2)
  • Netzteil 100-240 V und KFZ-Ladekabel 12/24 V
  • Software für Windows-PCs für die Auswertung mit Microsoft Excel®
  • SD-Speicherkarte, Kartenleser (Windows-PC, USB)
  • Kurzanleitung, Bedienungsanleitung Profilograf
  • 2+1 Papierrollen

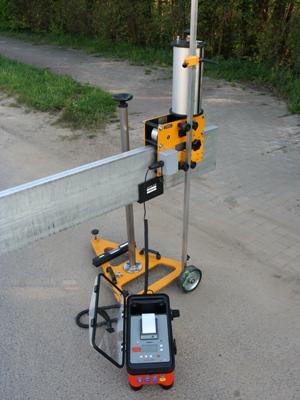

Profilograpf, Profilograph Umrüstung Ihres vorhandenen Profilografen

Funktion

Die Auswerteelektronik AX®03 ist als Nachrüstung für vorhandene Profilografen / Querprofilmessgeräte konzipiert.

Für diese Geräte gelten folgende Normen und Technische Prüfvorschriften: TP Eben 2017: Technische Prüfvorschriften für Ebenheitsmessungen auf Fahrbahnoberflächen in Längs- und Querrichtung Teil: Berührende Messungen der Forschungsgesellschaft für Straßen- und Verkehrswesen (FGSV).

Die Auswerteelektronik ersetzt die direkte mechanische Messung und Registrierung auf Papier durch eine elektronische Messung und Archivierung der Messdaten. Das AX®03 wird verwendet um die Ebenheit auf Oberflächen im Querprofil zu bestimmen. Das AX®03 erfasst Abweichungen der Oberfläche entlang einer 4 Meter langen virtuellen Nulllinie quasikontinuierlich. Es ist auch möglich längere Strecken als 4 m zu messen. Dazu kann die laufende Messung unterbrochen werden, nach dem Umsetzen des Messbalkens ist die Fortsetzung der Messung möglich. So lassen sich auch Querprofile größer 4 m Länge messen.

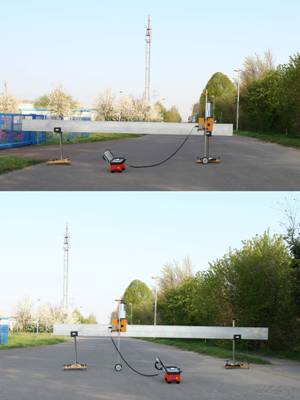

Die Messeinrichtung des Profilografen wird vom Prüfer quer über die Fahrbahnoberfläche gezogen. Dabei werden die zurückgelegte Strecke und die vertikale Bewegung des Messrades ober- und unterhalb der Nulllinie im Raster von 1,5 mm auf SD-Karte aufgezeichnet.

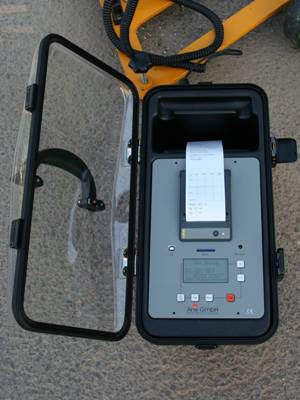

Die Auswertung der Messung kann vor Ort zur Einschätzung der Messergebnisse auf dem eingebauten Minidrucker ausgegeben werden. Für die Weiterverarbeitung der Daten auf dem PC wird eine Excel®-Vorlage mitgeliefert, mit deren Hilfe der Profilverlauf in Diagrammen ausgegeben werden kann. Die Auswertung in Excel® bietet auch die Möglichkeit zwei Messungen miteinander zu vergleichen, d.h. die Darstellung der Diagramme beinhaltet weiterhin die gemeinsame Darstellung in einem Diagramm und als Differenz.

Das Bestimmen der Spurrinne bzw. der Spurrinnentiefe und der fiktiven Wassertiefe ist möglich.

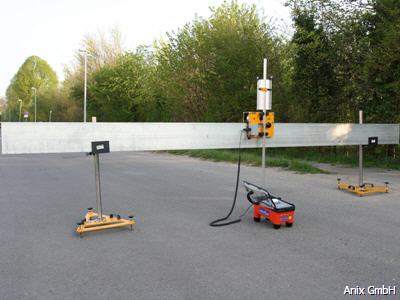

Profilograf, Profilograph Der umgerüstete Profilograf zur Digitalisierung des Querprofils
