Umrüstung / Umbau / Nachrüstung Planograf

Umrüstung Planograf

Der Planograf – Ebenheitsmessung nach TP Eben

Eine Umrüstung / Umbau / Nachrüstung Ihres Planografen ist möglich.

Rüsten Sie Ihren Planografen (z.B Modelle von Wetzer, Pankraz Mayr oder Riedhofer) mit einer elektronischen Auswertevorrichtung aus. Der Ebenheitsverlauf der Fahrbahnoberfläche wird aufgezeichnet.
Wir rüsten Ihren Planografen entsprechend der TP Eben 2007 mit einer modernen elektronischen Auswertevorrichtung aus, welche neben der kompletten Auswertung der Messung (p²) auch den gesamten Ebenheitsverlauf der Fahrbahnoberfläche auf einer SD-Karte aufzeichnet.

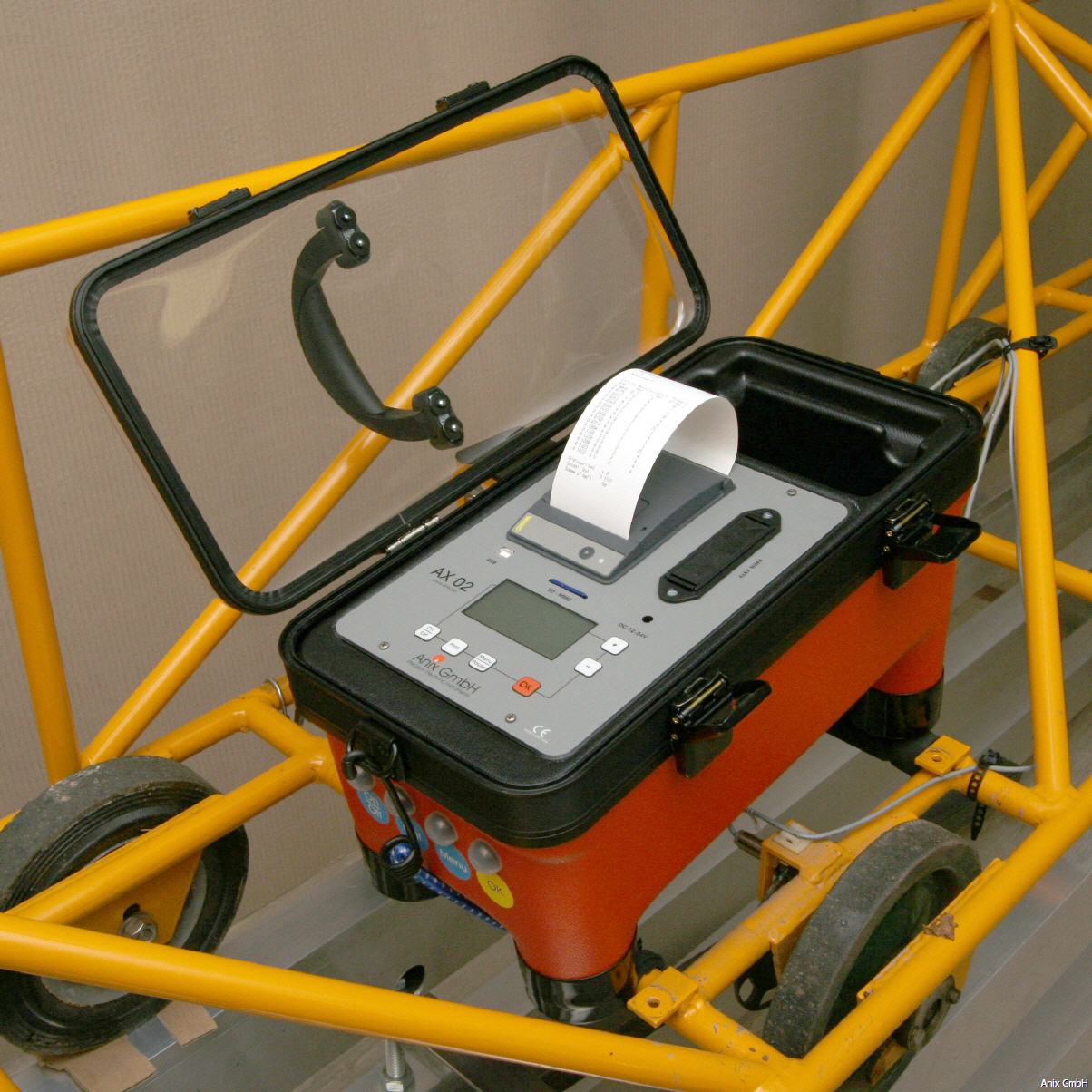

Der Planograf wird vom Prüfer längs über die Fahrbahnoberfläche gezogen. Dabei werden die zurückgelegte Strecke und die vertikale Bewegung des Messrades unterhalb der Nulllinie auf der SD-Karte aufgezeichnet. Bei Überschreitung des Grenzwertes von üblicherweise 4/6 mm ertönt ein Warnsignal und der Wert wird für die Berechnung (p, p²) separat aufgezeichnet. Die Elektronik ist in einem robusten wassergeschützten Gehäuse untergebracht, welches mit einem Spannband auf dem Planografen befestigt wird. Die Auswertung der Strecke erfolgt am Ende der Messung automatisch und kann auf dem eingebauten Minidrucker ausgegeben werden. Für die Weiterverarbeitung der Daten auf dem PC wird eine Excelvorlage mitgeliefert, mit deren Hilfe der Ebenheitsverlauf über die gesamte Strecke in Diagrammen ausgegeben werden kann.

Planograf AX®02

Funkanbindung

Funkanbindung des Planografen AX®02:

  • In die Auswerteelektronik AX®02 kann ein Funkmodul integriert werden:
  • Anbindung an Android-App ist möglich
  • Anbindung an Windows-Laptop ist möglich

Möglichkeiten mit entsprechenden Softwaremodulen:

  • Fernbedienung der Auswerteelektronik – z.B. Einstellungen vornehmen, Messdaten anzeigen, Texteingabe
  • Anzeige des Echtzeit-Streckenverlaufes inkl. Setzen von Markern
  • Die Messdaten werden ausschließlich in der Auswerteelektronik berechnet, verwaltet und gespeichert.



Lieferumfang

Lieferumfang des Planografen AX®02

  • Umrüstung / Umbau / Nachrüstung Ihres Planografen bei der Anix GmbH
  • Wegstreckensensor und Sensor zur Messung der vertikalen Höhenänderung
  • Elektronik AX®02 inkl. Netzteil 100-240 V und KFZ-Ladekabel 12/24 V
  • SD-Speicherkarte, Kartenleser (Windows-PC, USB)
  • Software für Windows-PCs für die Auswertung mit Microsoft Excel®
  • Kurzanleitung, Bedienungsanleitung
  • 3 Papierrollen (davon eine im Drucker)
  • Spiralkabel 7m für den abgesetzten Betrieb der Elektronik AX®02

Optionales Zubehör

  • Funkanbindung
  • PKW-Deichsel für den Betrieb an einem KFZ / Zugfahrzeug
  • weitere Spiralkabel 7m (bis zu 3 Stück einsetzbar)
  • Rundumkennleuchte
  • Blitzleuchte, mit Akkubox für kabelfreien Einsatz
