Funktionsweise

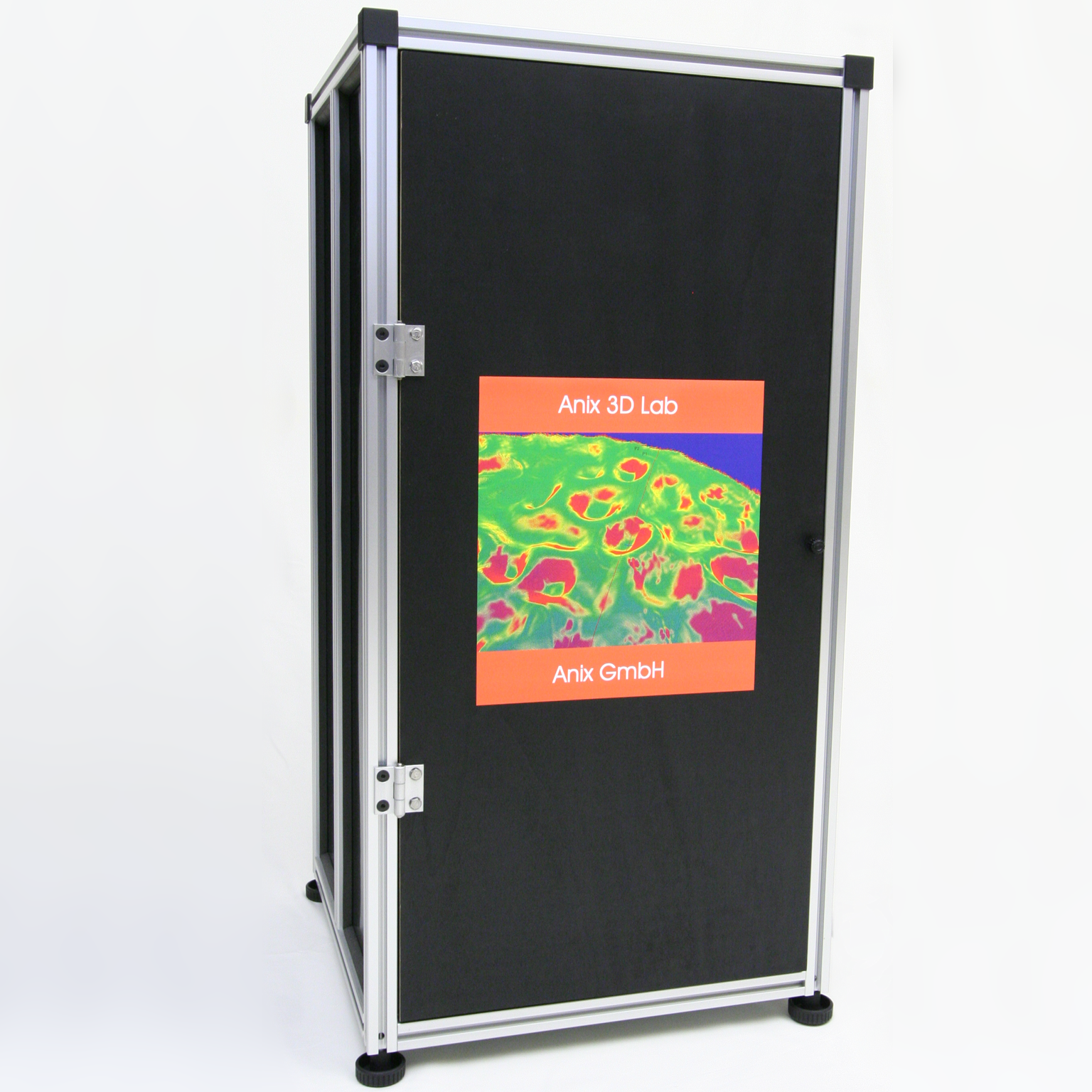

Anix 3D-Lab zur Bestimmung der Dehnung von Dichtungsbahnen im Deponiebau

Dieses Messgerät wurde zur Ermittlung der zulässigen Dehnung von Kunststoffdichtungsbahnen im Deponiebau entwickelt. Der Schichtaufbau im Bereich der Dichtungsbahn wird im Labor nachgebildet und im Druckversuch statisch für längere Zeit belastet. In den Schichtaufbau des Kombinationsdichtungssystems wird unter die Kunststoffdichtungsbahn ein dünnes Blech aus Weichmetall eingelegt.
Das Blech konserviert die Verformungen der Dichtungsbahn. Mit dem Anix 3D Lab werden die Verformungen des Bleches in wenigen Sekunden bestimmt und Bereiche mit unzulässig hoher Dehnung rot markiert.

Es wurde entwickelt nach den Vorgaben der Deutschen Gesellschaft für Geotechnik: Arbeitskreis 6.1: “Geotechnik der Deponien und Altlasten (GDA)” E 3-9: “Eignungsprüfung für Geokunststoffe”

Vorteile gegenüber bisherigen Verfahren sind:

  • keine mechanische Beanspruchung der Oberfläche mit einer Messuhr
  • zeitsparend
  • sehr genau

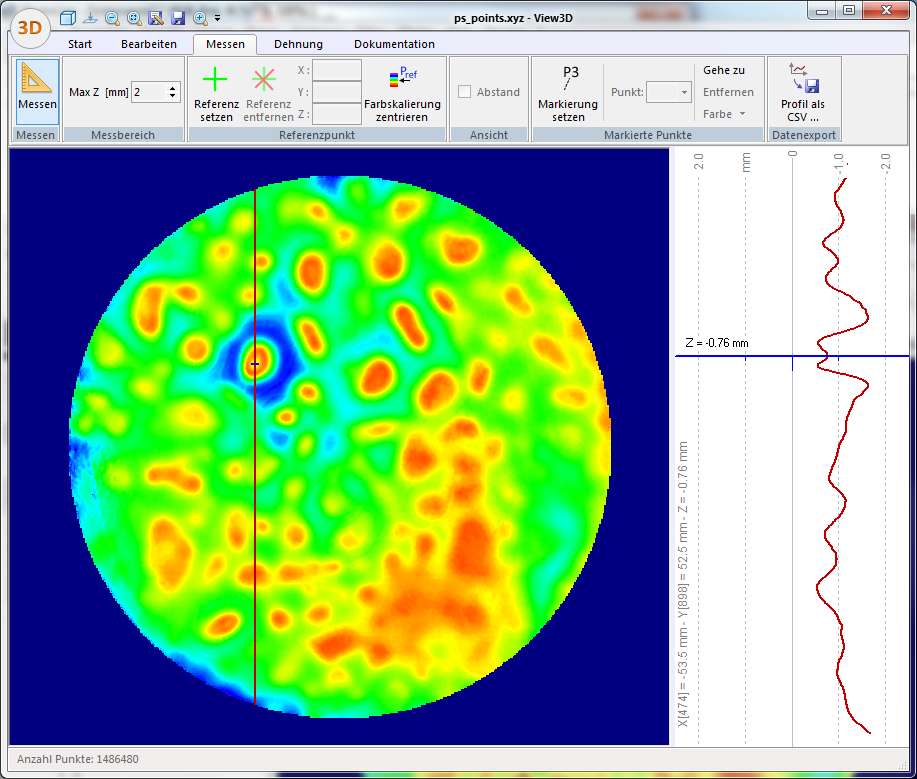

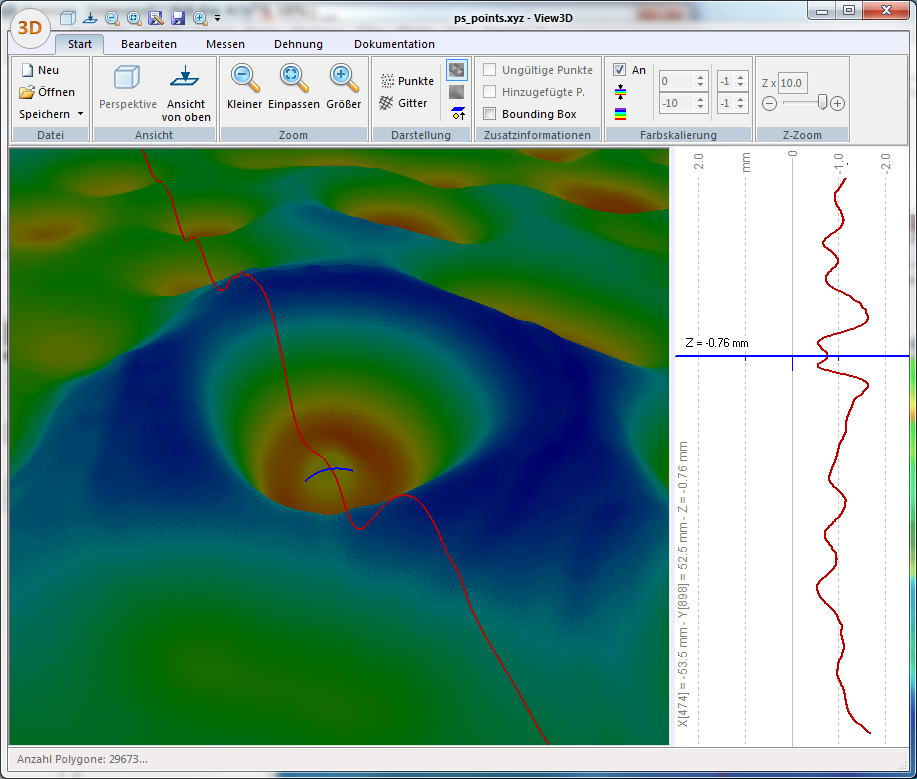

Mit dem Anix 3D Lab entfällt das zeitaufwendige und fehleranfällige manuelle Vermessen jeder einzelnen Verformung auf dem Weichmetallblech mit einer Messuhr. Stattdessen erhalten Sie eine Karte, auf der die Positionen, an denen die maximal zulässige Dehnung überschritten wurde, rot markiert sind. Alternativ besteht aber auch die Möglichkeit, einzelne Punkte der 3D-Oberfläche auf dem Bildschirm manuell auszumessen.

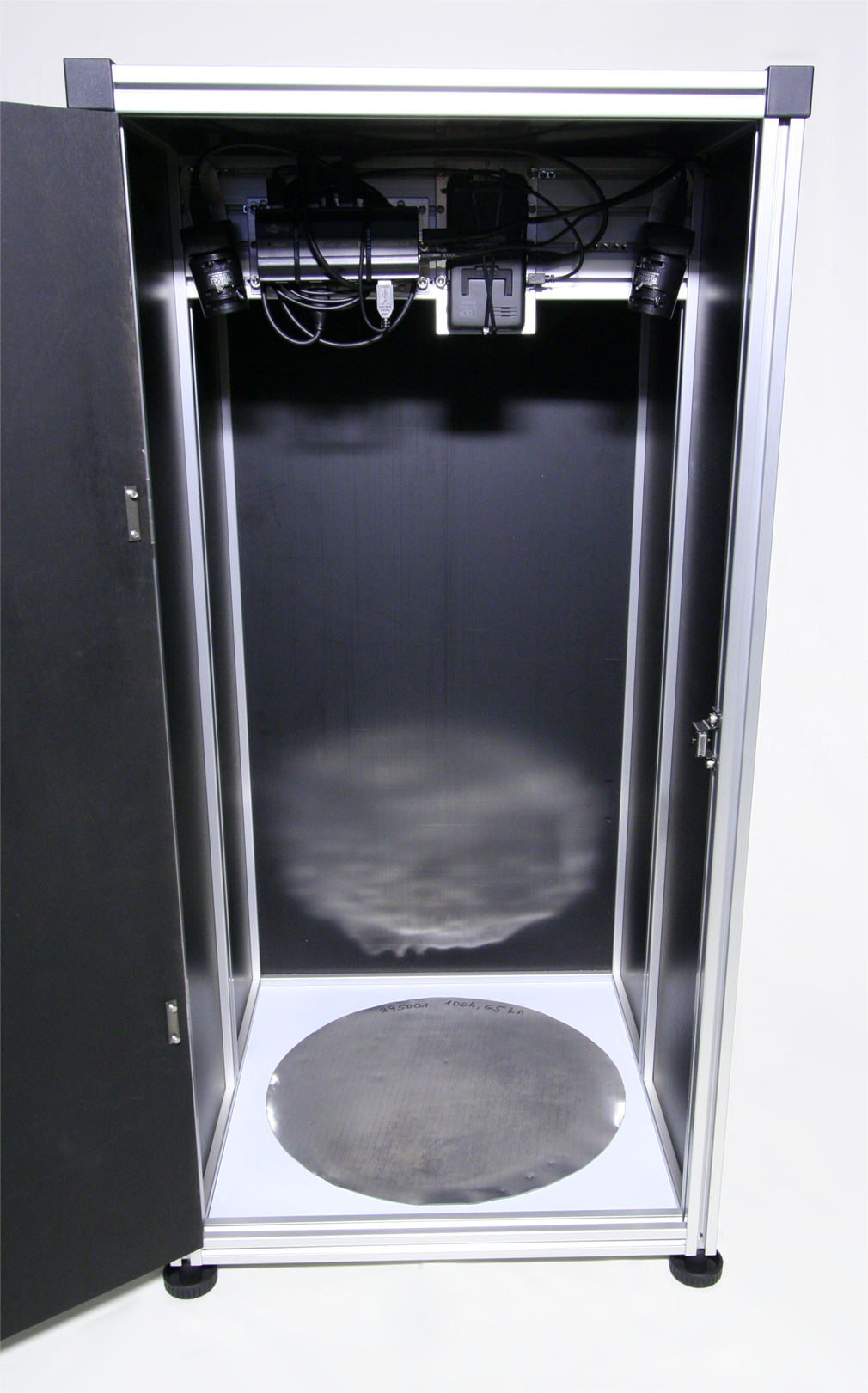

Messbox mit eingelegtem Weichmetallblech

Technische Daten

Technische Daten

Elektronisches Messgerät:

  • Gehäuse aus Aluminium und Kunststoff
  • Länge x Breite x Höhe: 515 mm x 515 mm x 1030 mm
  • Messkopf: zwei Kameras und ein LED-Projektor
  • Sie benötigen zusätzlich einen PC ab Windows 7 mit OpenGL-fähiger Grafikkarte und USB 2.0 (oder besser) und 3 GB RAM
  • Genauigkeit der Messung:
    • Vertikal: 0.1 mm, im Bereich von 0-10 cm (Auflösung 0.01 mm)
    • Horizontales Raster zwischen 0.1 mm und 10 mm einstellbar
    • Meßfeld ca. 34 cm x 34 cm
  • Netzteil 5V

Funktionsumfang der PC-Software:

  • Aufnahme der 3D-Topologie des Weichmetallbleches
  • Kalibrierung des 3D Systems
  • perspektivische (3D) und orthogonale (2D) Ansicht der 3D-Topologie
  • Drehen, Schwenken und Zoomen der 3D Ansicht
  • Höhenmap (farbige Karte der vertikalen Messwerte)
  • Dehnungsmap (farbige Karte der Dehnung)
  • diverse Bearbeitungs- und Filtermöglichkeiten der 3D-Topologie
  • Messen und Markieren von einzelnen Punkten der Oberfläche
  • Export einer Querschnittslinie als CSV-Datei
  • Drucken auf A4 (z.B. auch auf einem PDF-Drucker) oder Export der 3D-Topologie als Bitmap
