Leichtes Fallgewichtsgerät

Das Leichte Fallgewichtsgerät

ZFG 3000, ZFG 3.0

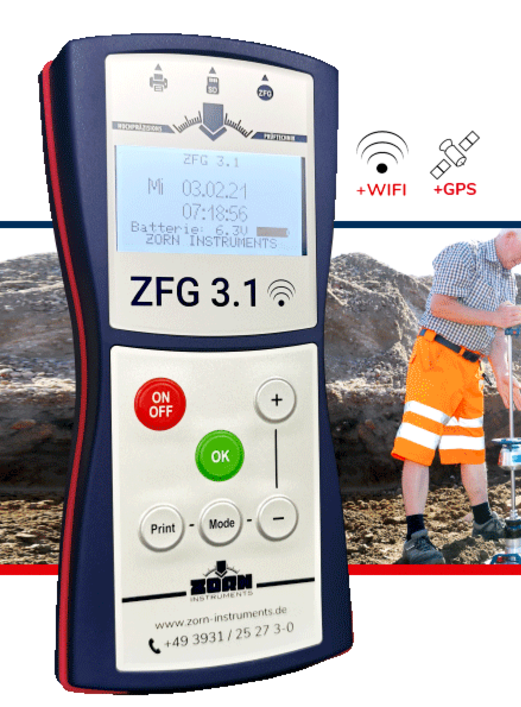

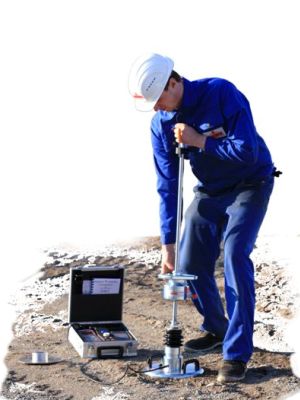

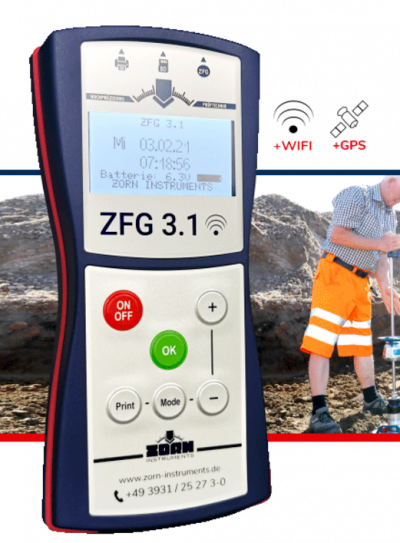

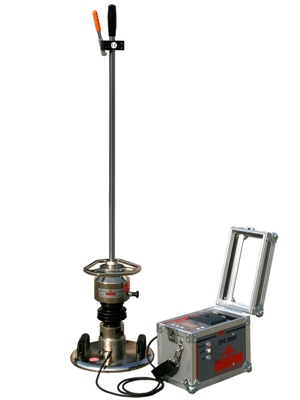

Das Leichte Fallgewichtsgerät ZFG 3000 wird zur Durchführung des dynamischen Plattendruckversuches nach Deutscher Prüfvorschrift TP BF-StB Teil 8.3 eingesetzt. Der dynamische Verformungsmodul (Evd-Wert) von Boden und Fels wird ermittelt. Dieses High-Tech-Messgerät verfügt über Ausstattungsmerkmale, die eine schnelle, komfortable sowie präzise Ermittlung der Messdaten im Verkehrswege- und Leitungsbau gewährleisten. Seine besonderen Ausstattungsmerkmale sind automatische Positionsbestimmung durch integriertes GPS, integrierter Thermodrucker, Speicherung der Prüfergebnisse auf modernen SD-Karten und einfache Bedienbarkeit.

Einsatzgebiet

Einsatzgebiete zur Beurteilung der Verdichtung von

  • Böden
  • Tragschichten ohne Bindemittel
  • mineralischen Dichtungsschichten
  • Verfüllmaterial
  • Bodenverbesserungen mit Kalk
  • Recyclingmaterialien
  • Wegebefestigungen, Rad- und Gehwege

Vorteile

Vorteile ZFG Fallgewichtsgerät

Zeitsparend: Der dynamische Verformungsmodul kann sofort auf der Baustelle abgelesen, ausgedruckt und ausgewertet werden. Für die statistische Auswertung nach ZTVE-StB 94 und ZTVT-StB 95 können alle Messdaten im Gerät gespeichert werden.

Präzise: Jeder Datensatz enthält die Setzungskurven, die Setzungsamplitude mit einer Auflösung von 1 µm, die dazugehörigen Postitionskoordinaten und den s/v Wert. Die Positionskoordinaten, Datum, Uhrzeit und die laufende Prüfnummer sind jederzeit auf dem Gerät sowie über den PC abrufbar.

Sofortiges Auswerten
- Der dynamische Verformungsmodul, Setzung, Positionskoordinaten, s/v Wert, Prüfnummer und Datum
- Werte werden auf dem grafikfähigen hinterleuchteten Display angezeigt
- Ausdruck eines oder mehrerer Prüfprotokolle direkt auf der Baustelle
- Durchblättern und Ausdruck der auf der SD-Karte gespeicherten Daten

Kompaktbauweise mit Sichtfenster: Die Prüfung kann durch das Sichtfenster und den externen, in Silikon gefassten Tastern im geschlossenen Zustand erfolgen. Dadurch besteht Schutz vor Witterungen, Staub und Schmutz.

Anwendungsgebiete

Anwendungsgebiete ZFG Fallgewichtsgerät

  • Prüfung der Standfestigkeit von Böschungen und Banketten
  • Verdichtungskontrolle in Leitungsgräben, Kopflochverfüllungen, Fundamentverfüllungen und anderen nur schwer zugänglichen Stellen
  • Prüfung der Pflasterbettung, auch nach Einbau des Pflasters sowie in Parkhäusern auf Dämmschichten etc.
  • Prüfung der Tragfähigkeit im Rahmen von Erkundungen oder nachträglichen Kontrollprüfungen in Bohrlöchern
  • Prüfung der Elastizität von Sportplatzbelägen aller Art

Funktion

Funktion ZFG Fallgewichtsgerät

Vollautomatische Messung der Setzung der Lastplatte mit eingebautem Sensor und Positionsbestimmung über eingebautem GPS-Empfänger.
Signalverarbeitung im integrierten Microrechner und digitale Anzeige auf dem grafikfähigen hinterleuchteten Display.

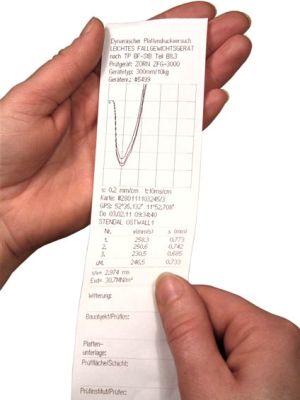

Minidrucker zur Dokumentation von Datum, Uhrzeit, Prüfnummer, Setzungsverlauf, maximalen Setzungen, Setzungsgeschwindigkeiten, Modul Evd und Positionsdaten.
Bedienführung durch Klartextanzeige und akustische Bestätigung.
Messmodus: Angezeigt werden drei Setzungsamplituden und dessen Mittelwert, der dynamische Verformungsmodul, s/v Wert, Positionskoordinaten
Kalibriermodus: Überprüfung der Funktionsfähigkeit des Gerätes vor Ort ohne Zusatzeinrichtungen unter Ausnutzung der Erdbeschleunigung.

Daten

SD-Karte

  • Speicherung der Prüfprotokolle mit den Setzungskurven auf der SD-Karte
  • Nachträglicher Ausdruck der gespeicherten Prüfprotokolle
  • Einlesen der Prüfprotokolle per SD-Karte in den PC
  • Durchblättern der auf der SD-Karte gespeicherten Daten
  • Erstellen von Prüfprotokollen mit den Prüfergebnissen in einer Tabelle und statistischer Auswertung auf dem PC
