Statisches Plattendruckgerät
Statisches Plattendruckgerät AX01a nach DIN 18134
Das statische Plattendruckgerät AX®01a mit automatischer elektronischer Auswertung ermöglicht auf einfache Weise die Bestimmung der Tragfähigkeit und Verformbarkeit von Böden. Es werden die Drucksetzungslinien und der Verformungsmodul Ev1, Ev2 (bzw. Ev3) nach DIN 18134 2012-04 (Plattendruckversuch) sowie CNR BU 146, ÖNORM B4417, SN 670317, TSC 06.720, P94-117-1, BS 1377 Part 9, ASTM D 1195, ASTM D 1196, Standaardbestek SB250 – Hoofdstuk 14.16, Proefmethodes – Hoofdstuk 50.01, MSZ 2509-3 und VVMB 606 ermittelt.
Durch das wassergeschützte Gehäuse, außenliegende Tasten und eine beleuchtete Anzeige ist es auch unter widrigen Umgebungsbedingungen einsetzbar. Bereits auf der Baustelle können Prüfprotokolle ausgedruckt werden. Die bei der Prüfung auf einer SD-Karte abgespeicherten Ergebnisse können auf den PC übernommen werden und stehen zur weiteren Bearbeitung unter Microsoft Excel® zur Verfügung.
Die Messbrücke ist unempfindlich gegen Witterungseinflüsse (z.B. starke Sonneneinstrahlung bzw. Sonne/Schatten-Wechsel).
Die Ausrichtung erfolgt im Wesentlichen über den vorderen Lastarm.
Halbkugelfüße ermöglichen ein leichtes Verschieben der Messbrücke.
Neu! Vollautomatische Akkupumpe
Weltneuheit – Vollautomatisches Statisches Plattendruckgerät mit Akkupumpe
Die Anix GmbH präsentiert das auf dem Markt aktuell einzigartige statische Plattendruckgerät mit akkubetriebener Hydraulikpumpe. Mit diesem Gerät können statische Plattendruckversuche vollautomatisch ausgeführt werden.
Statische Plattendruckgeräte nach DIN18134 werden verwendet, um die Tragfähigkeit und Verformbarkeit von Böden und ungebundenen Tragschichten zu bestimmen. Beim Vorgänger des präsentierten Gerätes wird eine Hydraulikhandpumpe verwendet, um durch den Prüfer die 15 bis 20 Laststufen der beiden Belastungszyklen aufzubringen. Typischerweise dauert ein Versuch 20-30 min. Während dieser Zeit muss der Prüfer die Laststufen einzeln aufbringen und jeweils konstant halten. Die Weltneuheit besteht darin, dass die Handpumpe durch eine automatisch arbeitende akkubetriebene Hydraulikpumpe (Bild 2) ersetzt wird. Nachdem das Plattendruckgerät aufgebaut und eingerichtet wurde, fährt das Plattendruckgerät die normgerechten Laststufen nach DIN18134 automatisch an. Damit entfällt das zeitaufwendige, kraftraubende und vom Bediener viel Feingefühl und Kraft abverlangende Anfahren der Laststufen mit der bislang üblichen hydraulischen Handpumpe.
“Ein vollautomatisches statisches Plattendruckversuch war ein häufig geäußerter Wunsch unserer Kunden – jetzt haben wir ihn verwirklicht!”, berichtet der Geschäftsführer der Anix GmbH und Chefentwickler Matthias Weingart, der mit seinen innovativen Plattendruckgeräten seit 2004 auf dem Markt ist. “Dabei war die zuverlässige und feinfühlige Steuerung der Pumpe eine besondere Herausforderung für uns.”
Am Ende des Versuchs werden die Verformungsmoduli Ev1, Ev2 sowie Ev3 automatisch berechnet und auf SD-Karte gespeichert. Die Ergebnisse können zusammen mit der Last-Setzungskurve gleich vor Ort auf dem eingebauten Minidrucker ausgedruckt werden. Für die Erstellung von Prüfprotokollen im A4 Format wird eine Exceldatei zur Verfügung gestellt.
Die Akkupumpe hat kaum mehr Gewicht als eine Handpumpe. Die im integrierten Li-Akku gespeicherte Energie reicht unter normalen Versuchsbedingungen für einen Arbeitstag aus. Der Akku der Pumpe kann auch an der KFZ-Dose aufgeladen werden. Zur Einrichtung des Plattendruckgerätes bedient der Anwender die Hydraulikpumpe feinfühlig mit einem Joystick (Bild 3). Es ist möglich eigene Tabellen mit anderen Laststufen und für andere internationale Prüfnormen auf der SD-Karte zu hinterlegen. Mit dem optional erhältlichen GPS-Modul ist es möglich, die geografische Position der Messungen aufzuzeichnen. Auf dem PC – mit Hilfe der Exceldatei – können dazu Landkarten aus dem Internet geladen und im Protokoll hinterlegt werden.
Das seit 2007 gefertigte und mehrfach verbesserte Plattendruckgerät ist besonders gekennzeichnet durch seine kompakte und stabile Messbrücke (Bild 4). Sie ist mit schweren halbkugeligen Füßen ausgestattet, die eine optimale Aufstellung besonders auf weichen und rauhen Schichten gestatten und die auch unter windigen Verhältnissen stabile Messergebnisse garantieren. Die Messung der Setzung erfolgt durch einen wasserdichten industriellen Wegsensor, der direkt auf die Mitte Lastplatte gesetzt wird. Durch das Direktmessungsprinzip sind mit Hilfe von passenden Halterungen auch Messungen in Gräben oder Kernbohrungen von zu 750 mm Tiefe möglich.
Die robuste Elektronikbox (Bild 5) ist ein weiteres Alleinstellungsmerkmal des Plattendruckgerätes. Sie ist durch ein möglichst einfaches Benutzerinterface gekennzeichnet und verfügt über eine hinterleuchtete LCD-Anzeige und nur sechs Tasten. Vier der sechs Tasten sind nochmals außen vorhanden, so dass bei regnerischem Wetter der Klarsichtdeckel geschlossen werden und das Gerät über diese zusätzlichen vier Außentasten bedient werden kann. Messdaten werden auf SD-Karte gespeichert. Versuchsergebnisse können direkt auf der Baustelle über den eingebauten Minidrucker ausgedruckt und protokolliert werden. Die Elektronikbox verfügt über integrierte Akkus, die schnelladefähig sind (<2h) und einen kontinuierlichen Betrieb von bis zu 48 Stunden erlauben. Wahlweise kann der Versuch auch nach anderen internationalen Normen durchgeführt und ausgewertet werden (Schweiz, Österreich, Italien, Slowenien, Norwegen …).
Bild 1: Das vollautomatische statische Plattendruckgerät mit Akkupumpe

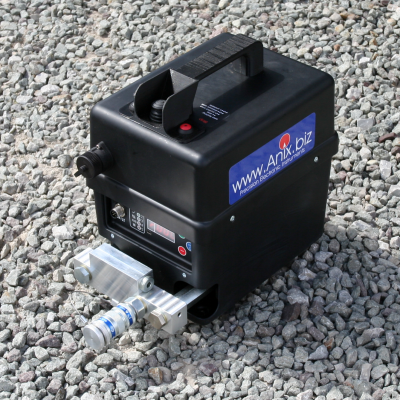

Bild 2: akkubetriebene Hydraulikpumpe mit Joystick
Bild 3: Bedienfeld der Akkupumpe: Joystick zum Ausfahren/Ablassen des Zylinders, Taste zum Aktivieren des Automatik-Modus, Stop-Taste
Bild 4: Messbrücke des Plattendruckgerätes
Bild 5: Elektronikbox des Plattendruckgerätes
Auswerteelektronik
Technische Daten des elektronischen Messgerätes:
- Plattendruckversuch Der Plattendruckversuch mit dem Plattendruckgerät AX®01a
- regengeschütztes und robustes Design
- wetterfeste Kurzanleitung, ausführliche Bedienungsanleitung
- leichte Bedienbarkeit über 4 Tasten, Display und Menüführung
- Durchmesser Lastplatte 300 mm, 600 mm, 762 mm einstellbar
- Auflösungen: Setzung 0,01 mm
- Normalspannung 0,0001 MN/m² (im Druck und gespeichert) , 0,001 MN/m² (Anzeige)
- Akku, eingebaut, 4,8 V, 4 Ah, schnelladefähig 2 h, für ca. 48 h kontinuierlichen Betrieb
- Thermodrucker 58 mm Papierbreite
- SD-Speicherkarte zur Speicherung von ca. 200 Prüfungen
- CD mit Software für Windows-PCs für die Auswertung mit Microsoft Excel®
Statischer Lastplattenversuch, Statischer Plattendruckversuch, Normung
In Deutschland wird der Versuch Statischer Plattendruckversuch genannt, in Österreich ist er unter dem Namen Statischer Lastplattenversuch bekannt.
- DIN 18134:2012-04, Statischer Plattendruckversuch, Deutsches Institut für Normung
- ÖNORM B4417:2018-05-01, Erd- und Grundbau; Untersuchung von Böden; Statischer Lastplattenversuch, Austrian Standards Institute
- CNR BU 146 1992-12, determinazione del MODULO DI DEFORMAZIONE, Consiglio Nazionale delle Ricerche
- SN 670 317b:1998, Plattendruckversuch, Norme Suisse
- TSC 06.720:2003, MERITVE IN PREISKAVE – DEFORMACIJSKI MODULI VGRAJENIH MATERIALOV, REPUBLIKA SLOVENIJA
- NF P94-117-1:2000-04, Portance des plates formes – Module sous chargement statique à la plaque, Norme française
- BS 1377 Part 9:1990-08 Methods for test for soils for civil engineering purposes. In-situ tests, British Standards + HD 25 PAVEMENT FOUNDATIONS
- AASHTO T 222, ASTM D 1195, ASTM D 1196, Standard Test Method for Repetitive Static Plate Load Tests of Soils and Flexible Pavement Components, for Use in Evaluation and Design of Airport and Highway Pavements, Standard Test Method for Nonrepetitive Static Plate Load Tests of Soils and Flexible Pavement Components, for Use in Evaluation and Design of Airport and Highway Pavements, American Society for Testing and Materials
- UNE 103808:2006-02, Ensayo de placa de carga, Asociación Española de Normalización y Certificación
- Standaardbestek 250 – Hoofdstuk 14.16, Samendrukbaarheidsmodulus
- Aflevering Proefmethodes – Hoofdstuk 50.01, Samendrukbaarheidsmodulus
- MSZ 2509-3:1989, Útpályaszerkezetek teherbíró képességének vizsgálata, Magyarország
- VVMB 606 – Bestämning av bärighetsegenskaper med statisk plattbelastning Sammanfattning:
Plattendruckversuch
Der Plattendruckversuch mit dem Plattendruckgerät AX®01a
Mechanik
Technische Daten der Mechanik:
- Direkte Messung des Weges nach DIN 18134 bzw. weiteren Normen
- Einuhr-Messbrücke mit ausziehbarem Messarm und runden Füßen zur Direktmessung
- Halbkugelfüße zum leichten Verschieben
- Wegsensorhalterung 250 mm und 500 mm lang
- Auch für Gruben tiefer 0,3 m zugelassen
- Hydraulikhandpumpe mit Druckzylinder von 100 kN Druckkraft
- Lastplatte S355J0, ø 300 mm mit Messtunnel, Aufnahme für Kraftmesseinrichtung und verstellbarer Dosenlibelle
- steckbarer Verlängerungssatz (Gesamtlänge 650 mm)
- Oberer Haftmagnet mit Kugelgelenk (bis 50 kN belastbar für 300 mm Lastplatte)
Plattendruckversuch
Die kompakte Messbrücke des AX®01a
Abmessungen
Abmessungen: (Plattendruckgerät)
- Messbrücke: LxBxH: ca. 1150 × 340 × 260 mm
- Messbrücke: LxBxH aufgebaut ca. 2330 × 340 × 310 mm, Gewicht: 13,9 kg
- Höhe des Zylinders: 285 mm, Gewicht der Hydraulikanlage: 9,5 kg
- Lastplatte mit Kraftsensor: Durchmesser 300 mm, Höhe 265 mm, Gewicht: 22,6 kg
- Verlängerungsstücke je 2 × 25 mm, 2×50 mm, 2×100 mm, 2×150 mm, insg. 3,5 kg
- oberes Kugelgelenk mit Magnet 0,9 kg
- Elektronisches Messgerät: 4,5 kg
- Gesamtgewicht: 54,9 kg (ohne Verpackung)
Plattendruckversuch DIN 18134
Direktmessung auf der Platte mit dem induktiven Wegsensor des Plattendruckgerätes AX®01a
Lieferumfang
Lieferumfang des Plattendruckgerätes:
- Elektronik AX®01a inkl. Papierrolle, Kurzanleitung, Bedienungsanleitung
- Wegsensor -2,5 mm – 12,5 mm
- Netzteil 100-240 V und KFZ-Ladekabel 12/24 V
- SD-Speicherkarte, USB-Kartenleser
- Software für Windows-PCs für die Auswertung mit Microsoft Excel®
- 3 Papierrollen (davon eine im Drucker)
- Messbrücke klappbar nach DIN 18134 (Direktmessung – keine Wippe)
- Hydraulik (Zylinder, Schlauch und Pumpe)
- Lastplatte 300 mm mit Kraftmessdose 100 kN und Haftmagnet nach DIN 18134 und weiteren Normen
- Verlängerungsstücke je 2× 25 mm, 2× 50 mm, 2× 100 mm, 2× 150 mm
Plattendruckversuch DIN 18134
Der Plattendruckversuch mit dem Plattendruckgerät AX®01a
Fotos
Plattendruckgerät AX®01a – Lastplatte 300mm, Wegaufnehmer mit Halterung 500 mm, Hydraulikzylinder und Haftmagnet.
Plattendruckgerät AX®01a – Schnelles und sicheres Positionieren durch Halbkugelfüße. Die Ausrichtung erfolgt im Wesentlichen über den vorderen Tastarm.
Plattendruckgerät AX®01a – Sterngriffschrauben ermöglichen das Arretieren der Standfüße und der Messarmkomponenten auch mit Arbeitshandschuhen.
Plattendruckgerät AX®01a – Verlängerungssatz (je 2 × 25 mm, 2 × 50 mm, 2 × 100 mm, 2 × 150 mm, Gesamtlänge 650 mm sowie oberer Haftmagnet mit Kugelgelenk (bis 50 kN belastbar)
Plattendruckgerät AX®01a – Papierrollen sind im Lieferumfang enthalten und jederzeit nachbestellbar.
Plattendruckgerät AX®01a – Große Transportkiste mit Messbrücke, Hydraulik und Verlängerungen.
Plattendruckgerät AX®01a – Kleine Transportkiste mit Lastplatte und Elektronikeinheit.
