Die 4 m Richtlatte – Ebenheitsmessung nach TP Eben
Die 4 m Richtlatte nach TP-Eben 2017 bzw. RVS 11.06.62 wird zur Messung der Längsebenheit auf Fahrbahnoberflächen im Straßen- und Wegebau verwendet. Sie ist das Referenzverfahren für den Planografen.

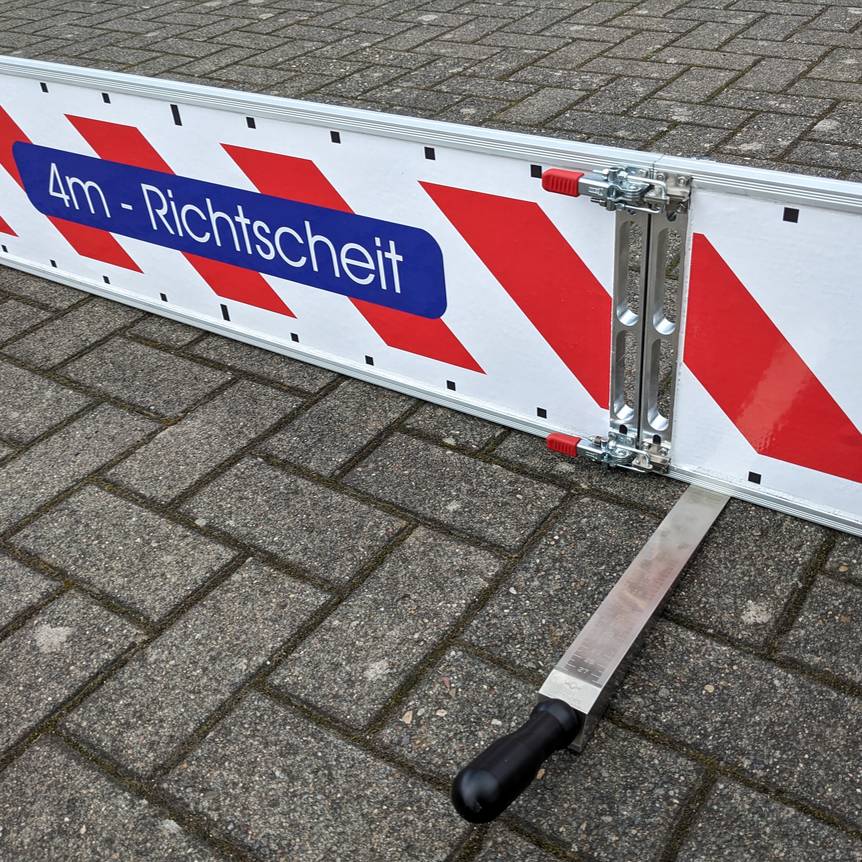

Die Distanz zwischen Messkante und der Fahrbahnoberfläche wird mithilfe eines Messkeils aus Metall erfasst, der unter die Richtlatte geschoben wird. Anhand von Markierungen auf dem Messkeil kann die Distanz präzise abgelesen werden. Zur besseren Orientierung in Längsrichtung trägt die Richtlatte Markierungen im 10 cm Abstand. In Längsrichtung wird die Richtlatte jeweils um 2 Meter versetzt auf die Oberfläche aufgelegt, sodass je 2 Meter Abschnitt ein Messwert erfasst wird.

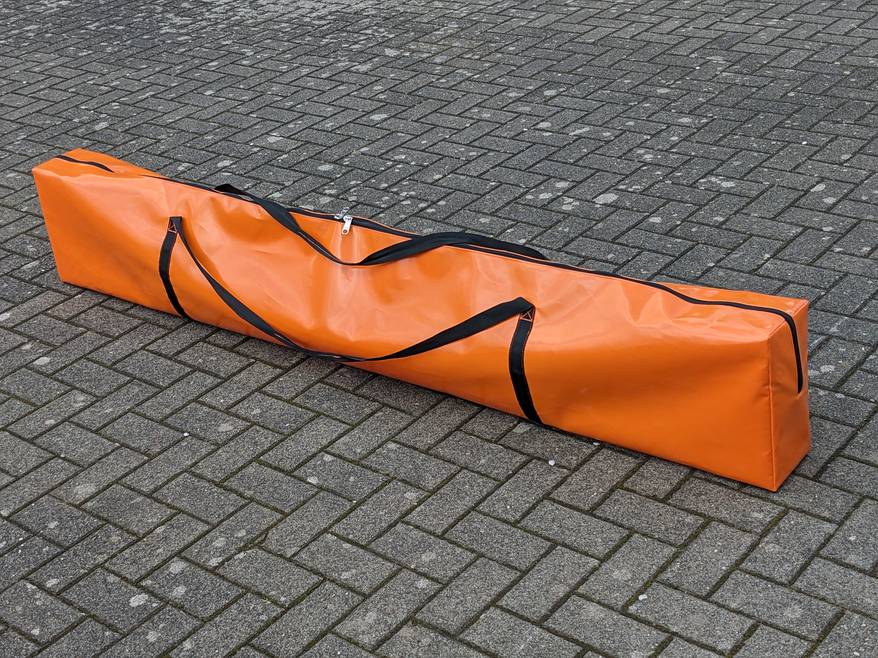

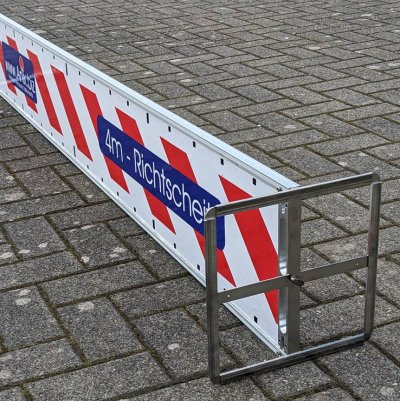

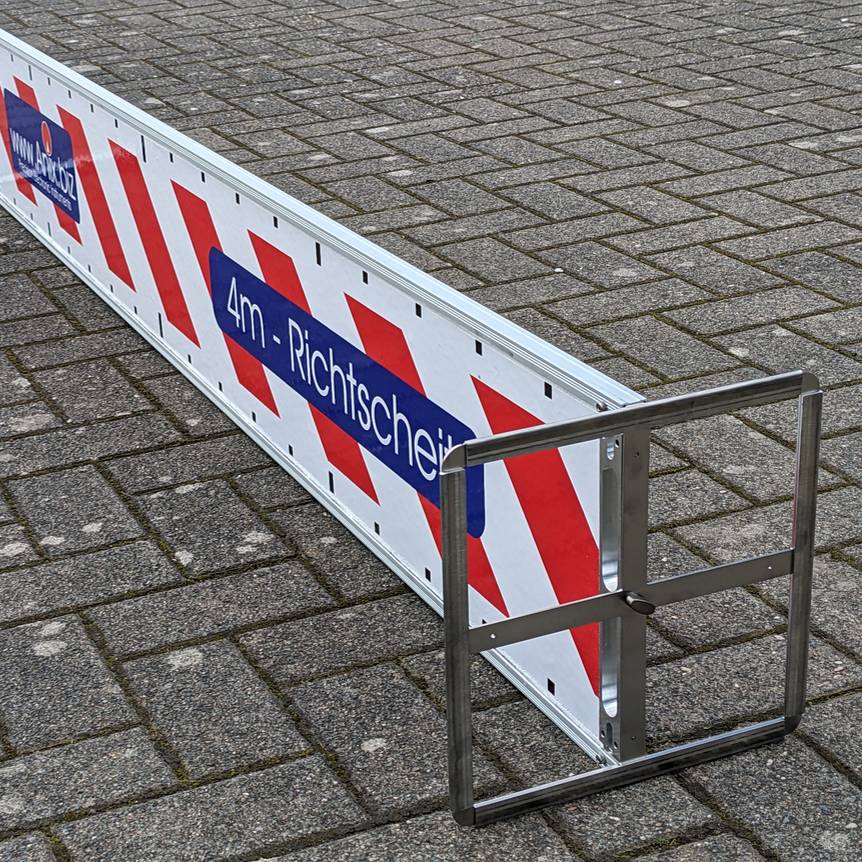

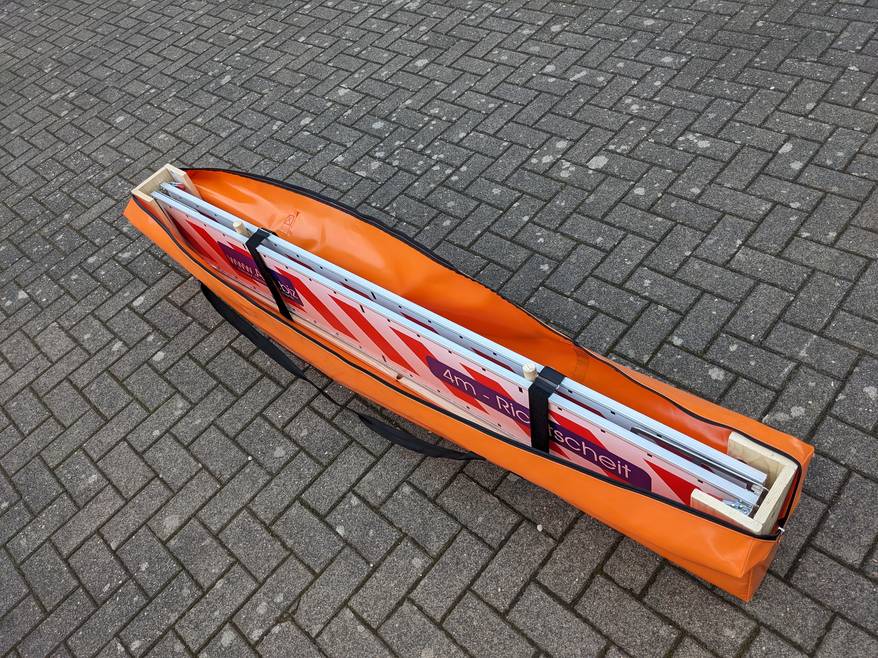

Unsere 4m Richtlatte lässt sich in zwei Teile zerlegen. Dies ist nicht nur für den Transport besonders praktisch, sondern auch für die Bestimmung der Querebenheit, da dafür (etwa zur Messung von Spurrinnentiefen oder fiktiven Wassertiefen) auch eine 2m Richtlatte ausreicht. Somit kann die zerlegte 4m Richtlatte auch für diese Messungen genutzt werden. Die Richtlatte erfüllt alle Anforderungen der TP Eben 2017 und weist eine minimale Durchbiegung von weniger als 0,5 mm auf 4 Metern auf. Mit einem Gewicht von nur ~10 kg ist sie besonders leicht und einfach zu handhaben. Zwei mitgelieferte Aufsteller, die an den Enden der Richtlatte befestigt werden können, verhindern ein Umkippen der Richtlatte. Zur sicheren Aufbewahrung und für den einfachen Transport liefern wir die Richtlatte in einer leichten Tasche aus LKW-Planenstoff und Holz. Sie erhalten die Richtlatte auch komplett mit einem soliden Messkeil aus Edelstahl. Selbstverständlich wird die Richtlatte kalibriert ausgeliefert.

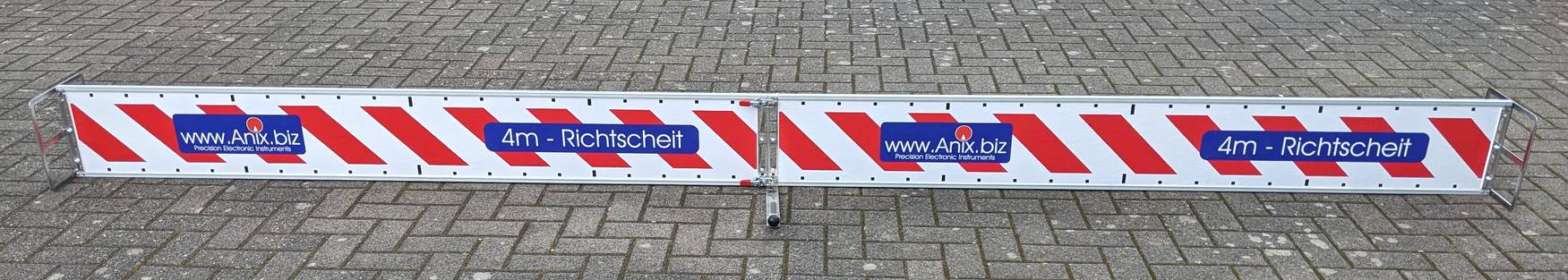

Die 4m Richtlatte im aufgebauten Zustand mit Aufstellern und Messkeil.
