Anix 3D-Lab zur Bestimmung der Dehnung von Dichtungsbahnen im Deponiebau
Dieses Messgerät wurde zur Ermittlung der zulässigen Dehnung von Kunststoffdichtungsbahnen im Deponiebau entwickelt. Der Schichtaufbau im Bereich der Dichtungsbahn wird im Labor nachgebildet und im Druckversuch statisch für längere Zeit belastet. In den Schichtaufbau des Kombinationsdichtungssystems wird unter die Kunststoffdichtungsbahn ein dünnes Blech aus Weichmetall eingelegt.
Das Blech konserviert die Verformungen der Dichtungsbahn. Mit dem Anix 3D Lab werden die Verformungen des Bleches in wenigen Sekunden bestimmt und Bereiche mit unzulässig hoher Dehnung rot markiert.
Es wurde entwickelt nach den Vorgaben der Deutschen Gesellschaft für Geotechnik: Arbeitskreis 6.1: “Geotechnik der Deponien und Altlasten (GDA)” E 3-9: “Eignungsprüfung für Geokunststoffe”
Vorteile gegenüber bisherigen Verfahren sind:
- keine mechanische Beanspruchung der Oberfläche mit einer Messuhr
- zeitsparend
- sehr genau
Mit dem Anix 3D Lab entfällt das zeitaufwendige und fehleranfällige manuelle Vermessen jeder einzelnen Verformung auf dem Weichmetallblech mit einer Messuhr. Stattdessen erhalten Sie eine Karte, auf der die Positionen, an denen die maximal zulässige Dehnung überschritten wurde, rot markiert sind. Alternativ besteht aber auch die Möglichkeit, einzelne Punkte der 3D-Oberfläche auf dem Bildschirm manuell auszumessen.

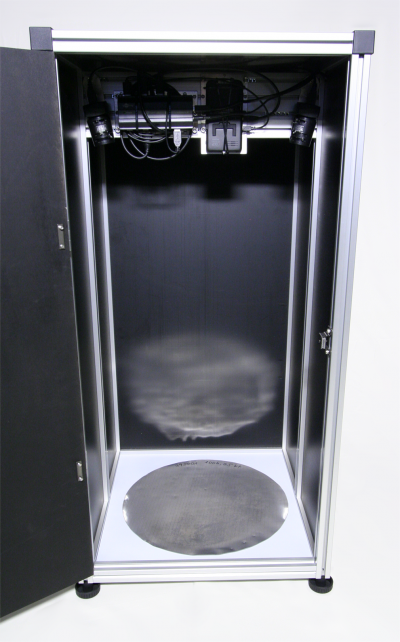

Messbox mit eingelegtem Weichmetallblech
