路面轮廓测试仪 AX®02
路面轮廓测试仪
路面轮廓测试仪 AX®02
路面轮廓测试仪 是一款用于道路纵向表面轮廓平整度测量的仪器。它基本可以连续在4米长的虚拟零线上进行误差检测。该测试仪由一个框架、10个跑轮、1个支撑轮、1个测量轮以及1个拉杆组成。测量人员沿着被测路面牵拉测试仪，在这个过程中，测试覆盖路段和零线下方测量轮的垂直位移会被记录在SD卡上。位移超标（通常为4mm）时，会产生警告信号声，并且该值会被区分记录用于计算 (p, p²)。
电子设备组件被收纳在一个坚固的防水盒里，然后用捆绑带将其固定在 路面轮廓测试仪 上。 在测量流程结束时，设备对所覆盖路程的数据分析将自动进行，并且数据可由一个集成微型打印机打印出来。为了在电脑上进行数据处理， 我们提供了一个Excel® 模板，该模板可将整段测量路程的平整度轮廓以图表形式显示出来。
The Planograph AX®02
新!
最新！
Anix公司最新的路面轮廓测试仪 AX®02 由三个独立部分组成。
这个4米长的设备可以拆分以便运输携带，整体结构由铝和不锈钢组装而成。不需要使用特殊的拖车，普通客车后备箱即可运输。只需一人，该 路面轮廓测试仪 即可在现场被安装使用。
影响一个 路面轮廓测试仪 的质量和功能的关键因素是框架的偏差。偏差为0.8mm是允许的，最新的测试仪 路面轮廓测试仪 AX®02 完全满足这个要求!
更新的固定轮悬挂系统可通过垂直可调节螺丝进行调节。
一个人可用手拉杆拖动这个可分离的 路面轮廓测试仪 ，或者也可用汽车保持步行速度，通过汽车拉杆将其拖动。
现代电子评估设备可置于 路面轮廓测试仪 上使用，也可以放在拖动测试仪的车内。
在测量过程中，该电子评估设备将记录超过限额的 p 和 p² ， 同时也将把整段测试路程的平整度结构记录在SD卡上。
测量评估将自动生成，并即刻在现场通过内置微型打印机显示出来。另外，评估也可以在电脑上以图表形式显示和打印。
The Planograph AX®02
优势
路面轮廓测试仪 AX®02 的关键优势：
- 三段低自重的独立部分
- 便捷的运输，不需要特殊拖车
- 节省存储空间
- 易于现场安装 – 只需一个人即可完成
- 创新的组合连接方式，偏差极小
- 坚固耐用
- 适用于高达8km/每小时的测量
- 耐腐蚀结构设计
- 用垂直可调节螺丝来调节轮子
- 出错率低，整个系统易于被调整
The Planograph AX®02
标准配置
路面轮廓测试仪 AX®02 的标准配置：
- 三段低自重的独立部分
- 位移传感器和垂直位移测量的传感器
- 电子设备 AX®02
- 100-240V电源和车载充电线 （12/24V点烟器插座，直径21mm）
- SD卡和读卡器（Windows电脑，USB）
- 安装在Windows系统电脑上的数据评估软件，与Microsoft Excel® 一同使用
- 简要说明，使用说明书
- 2+1 打印纸卷
- 拖动路面轮廓测试仪的手拉杆
- 可选：汽车牵拉杆
- 可选：螺旋延长线，7米长， 路面轮廓测试仪 由车拉动，电子设备在车内时需要使用。
- 可选：7米长延长线
The Planograph AX®02
使用时的照片

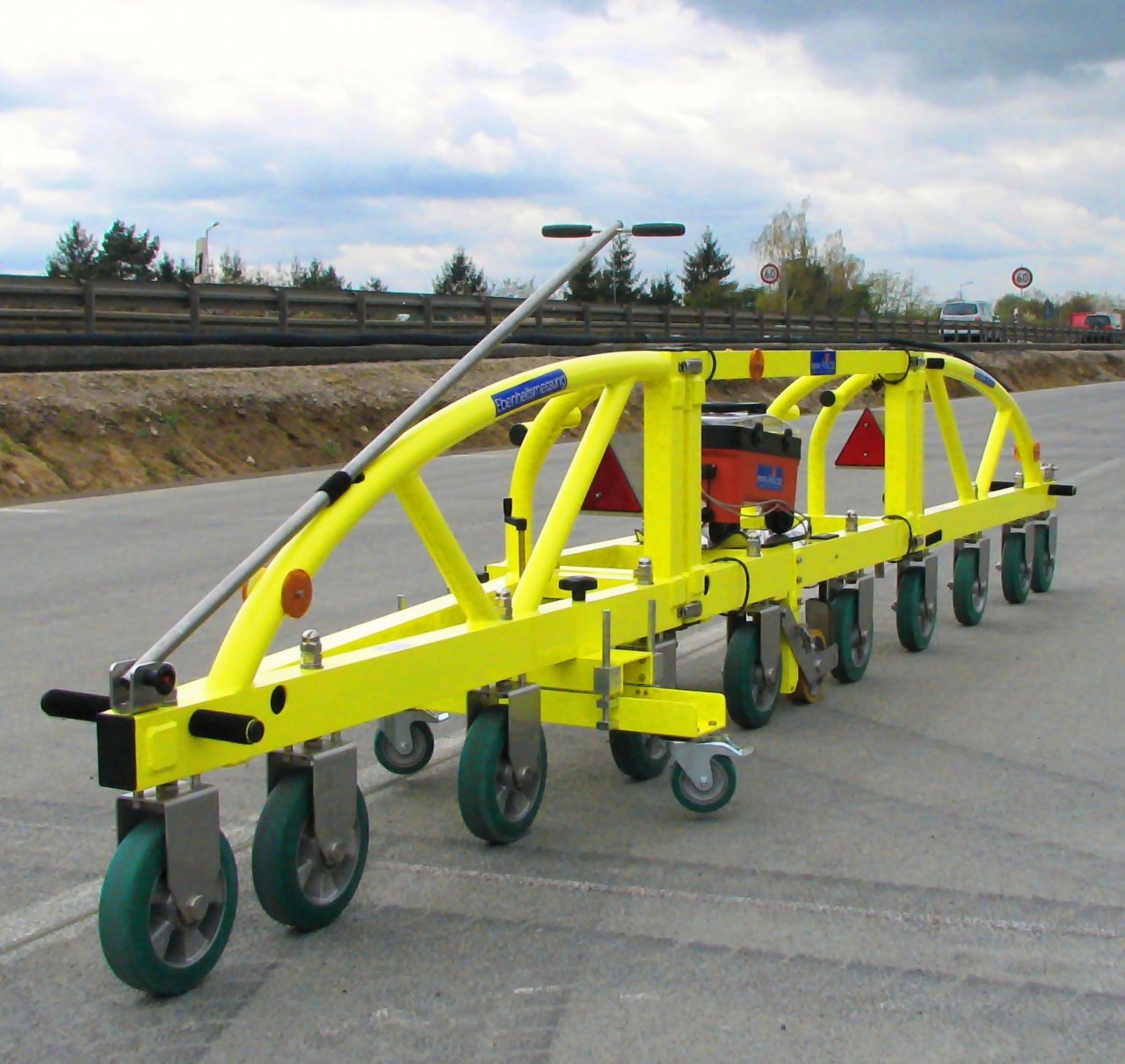

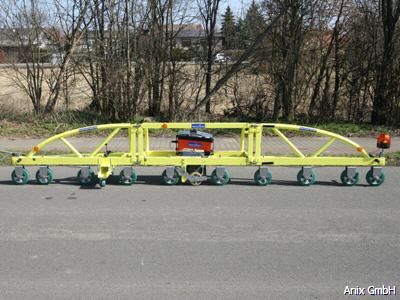

使用中的路面轮廓测试仪 AX®02
路面轮廓测试仪 AX®02 – 测量

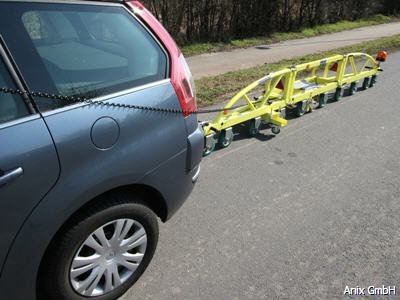

路面轮廓测试仪 AX®02 – 由车辆执行测量

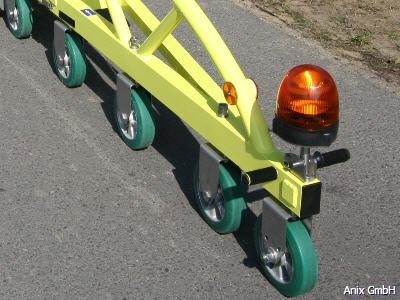

路面轮廓测试仪 AX®02 – 信号灯使用。

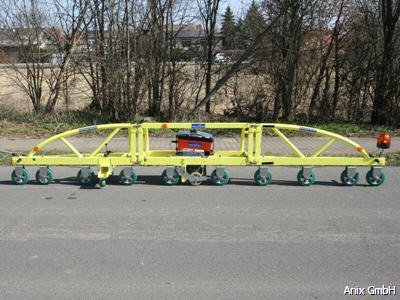

路面轮廓测试仪 AX®02 – 测量道路表面的平整度。
路面轮廓测试仪 AX®02 – 标定。
路面轮廓测试仪 AX®02 – 运输以后组装三个部分

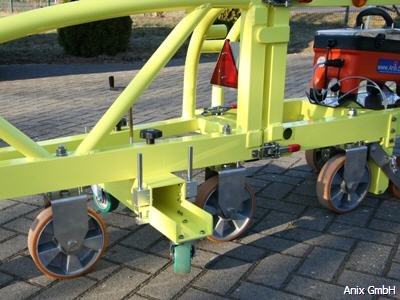

路面轮廓测试仪 AX®02 – 连接处

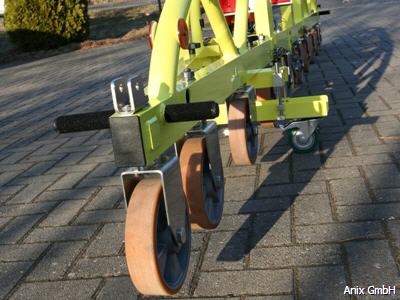

路面轮廓测试仪 AX®02 – 测量轮
运输时的照片
路面轮廓测试仪的运输
路面轮廓测试仪 AX®02 – 高档的运输箱
路面轮廓测试仪 AX®02 – 高档的运输箱
Planograph AX®02 – 高档运输箱在拖车上
路面轮廓测试仪 AX®02 – 铝制专业运输箱 PROFESSIONAL VARIO.

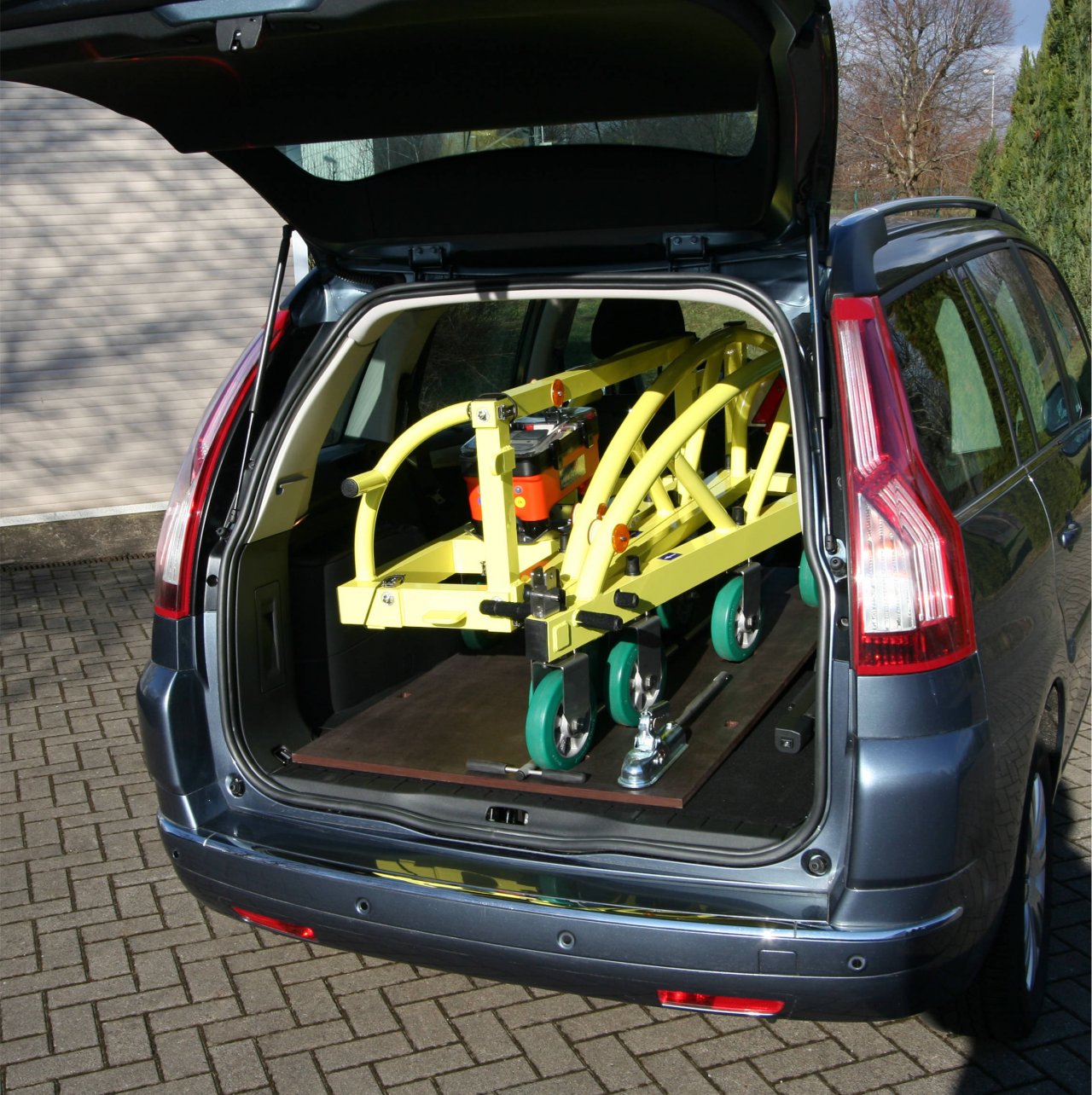

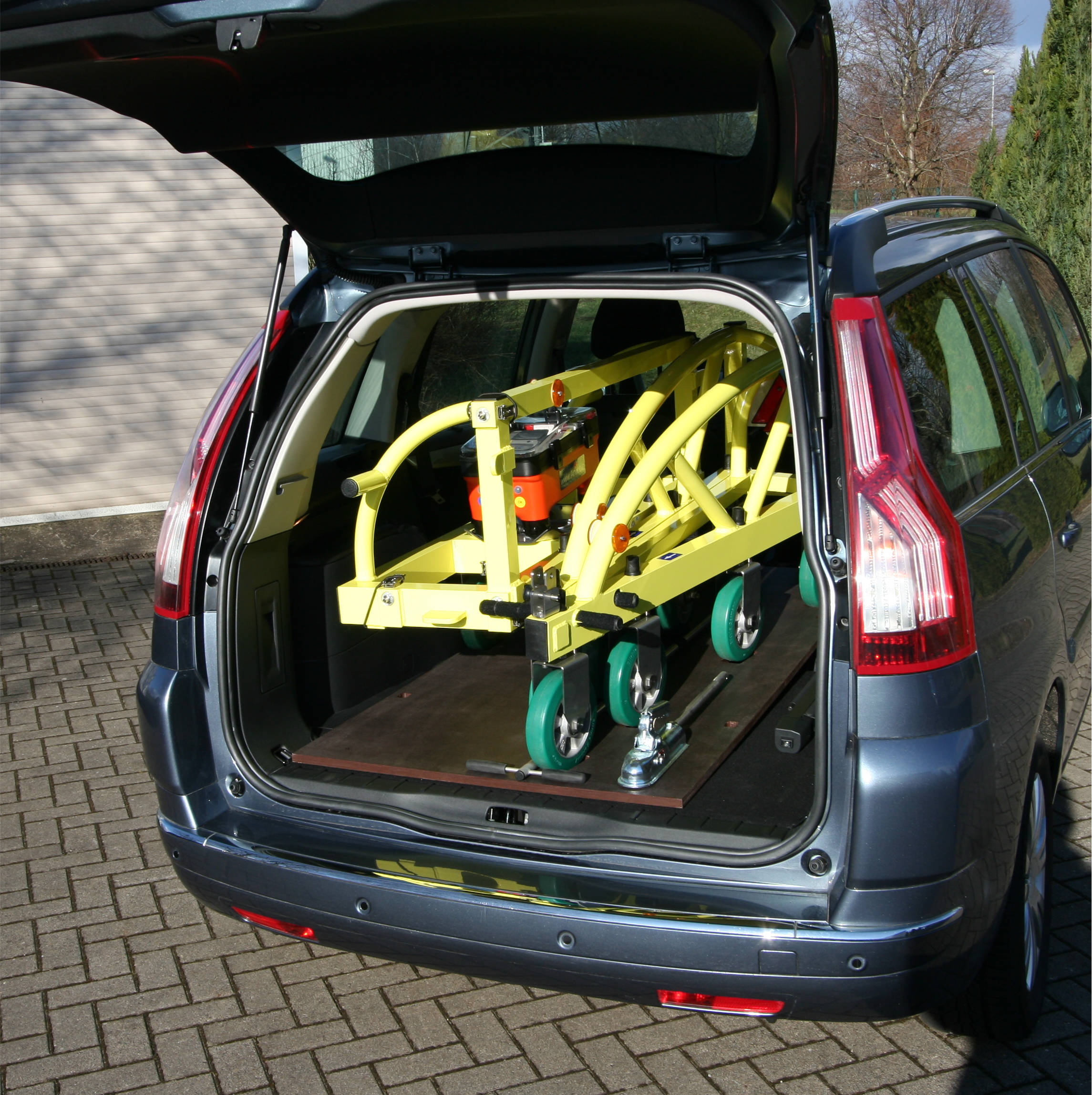

路面轮廓测试仪 AX®02 – 放在车内平板上运输 BASIC

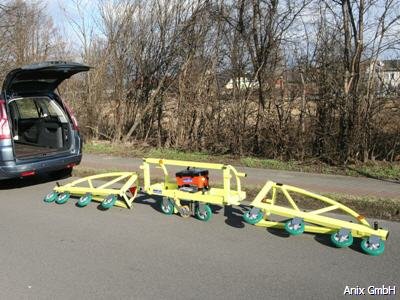

路面轮廓测试仪 AX®02 – 经过汽车运输后组装三个部分
路面轮廓测试仪 AX®02 – 路面轮廓测试仪的每部分都放置在运输平板BASIC上

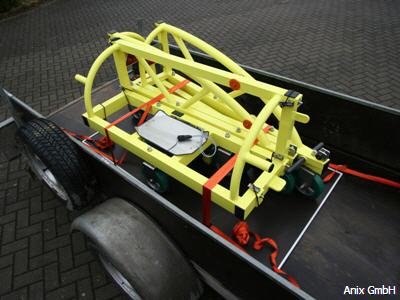

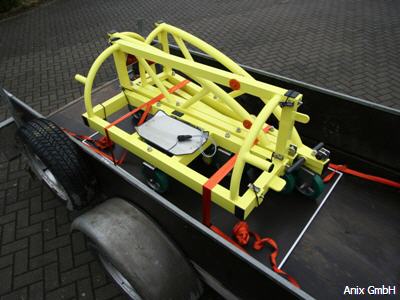

路面轮廓测试仪 AX®02 – 用运输平板BASIC放置在拖车上运输
